工業物聯網實訓系統

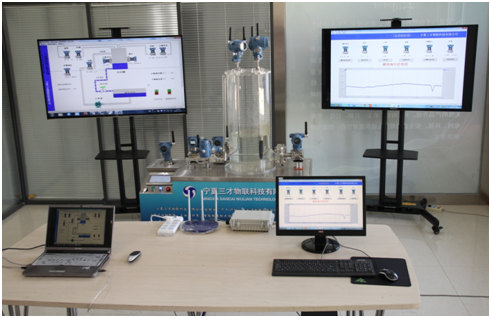

IIOT8020型工業物聯網教研系統本體采用316不銹鋼拉絲工藝制成，箱體內部水槽，弱電箱、泵閥管路分別隔離獨立空間安裝。液位罐體采用透明亞克力材質，整個實驗過程可以直接明顯觀察到灌內液位的變化。標配的壓力變送器，溫度變送器、PH變送器開關變送器和液位變送器，其中有一臺有線液位變送器，其余全部為無線數據變送器，并裝配專有的Awia Vanguard(網關+接入點)設備，用于系統的數據傳輸和系統監控。
整個系統結構如圖所示:

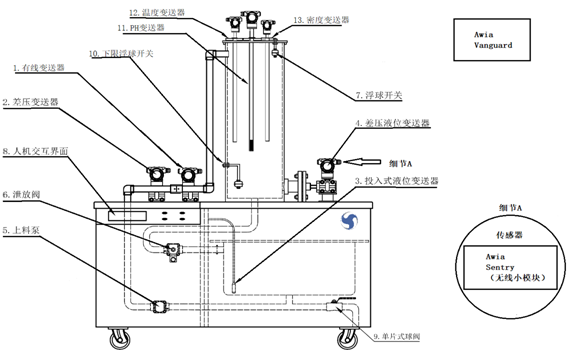

圖5.1.3單水箱流程圖
無線系統原理框圖

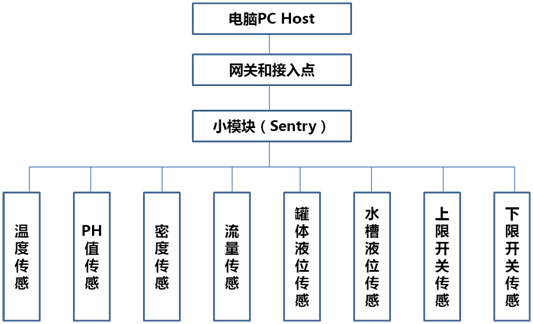

圖所示為無線系統原理框圖，主要用來現場設備的實時數據傳輸，網關和Awia sentry（小模塊）采用無線HART協議進行通信交互和傳輸實時數據，以及人機界面與網關通過路由器進行無線通訊來進行監視設備運行狀態。
所示為系統控制原理框圖
圖所示為系統控制原理框圖，ASC5100多功能模塊為寧夏三才物聯科技有限公司自主研發的產品，也是控制系統的核心模塊，它可同時實現8路模擬量輸入傳輸，8路開關量輸入，和8路開關量輸出控制，通過ModBus協議與人機界面進行交互?？蓾M足絕對大多數工況現場使用。傳感器的信號為4~20mA模擬量可直接接入多功能模塊。
